双层电动防沙防雨调节百叶窗
双层电动防沙防雨调节百叶窗

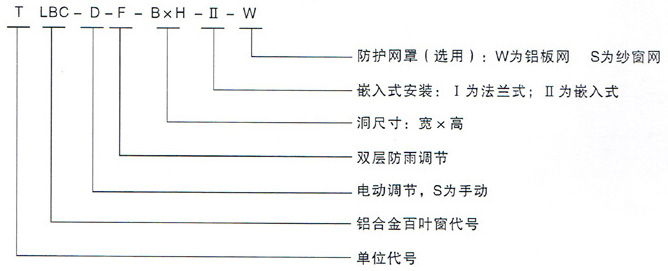

1. 用途与特点 双层防雨调节百叶窗用于需通风防雨、隔热保温调节气流的机房或其他公众场合，它是由带集水沟的防雨叶片和带滴水框的侧框架组成，它不仅具有单层防雨百叶窗的优点，而且工作人员还能根据室内的温度或通风量的需求，去调节百叶窗的开度。百叶窗调节灵活、可靠，常年运行无需加油润滑，无噪音，密封性能良好。 2．型号表示方法 风速m／s 1.5 2.00 3.00 4.00 5.00 6.00 7.00 阻力Pa 6.00 13.5 23.8 47.6 75.5 106.8 139.2 阻力系数§ 4.45 4.58 4.67 4.78 4.82 4.89 4.95 4.2.2湿工况双层铝合金百叶窗阻力性能数据表： 风速m／s 1.5 2.00 3.00 4.00 5.00 6.00 7.00 阻力Pa 6.60 13.7 25.1 49.8 76.2 119.4 145.6 阻力系数§ 4.78 4.80 4.85 4.92 4.98 5.02 5.10 4.3双层铝合金百叶窗过水测试表 风速m／s 1.0 2.0 3.0 4.0 5.0 6.0 7.0 过水量g／㎏ 1.19 1.04 0.86 0.75 0.58 0.50 0.24 4.4双层铝合金百叶窗漏风测试表 压差Pa 42 95 130 168 210 252 282 漏风量m3∕h 252 405 520 604 707 784 870 4.5双层铝合金百叶窗最大承受风速：35m／s 面积 电压 ≤0.5㎡ ≤1.0㎡ ≤2.5㎡ ≤4.5㎡ 24VAC，24VDC 2W 2W 1.5W 3W 220VAC，50Hz 1W 2W 8W 10W
3．规格
3.1洞尺寸 单位：mm
宽×高×厚=B×H×W
其中：500≤B≤1250×10
H=n×80.5+200 4≤n≤32 n为正整数
W≥240 或W≥160
3.2百叶窗尺度 单位：mm
宽×高×厚=b×h×w
其中：b=B-15 h=H-15 W=160
4.技术参数
4.1有效面积系数
有效面积系数是一个随迎风面积改变而有一微小变化的参数，因此，有效面积系数只能给出一个平均值，即为0.5251。
4.2阻力性能测试表
4.2.1干工况双层铝合金百叶窗阻力性能数据表：
4.6双层铝合金百叶窗额定风量：21000 m3∕h·㎡
4.7驱动器
4.7.1手动执行机构：
每单个百叶窗配一个手动执行机构。
4.7.2电动执行机构：
a.电源：24VAC±20%,50Hz; 24VDC
220VAC±15%,50Hz; 240VAC±10%, 50Hz
b.防护等级：IP54
c.环境条件：-20℃～+59℃，95%RH 无凝结水
d.噪音：小于45Db(A)
e.面积及功能配备表：
